PRODUCT AREA

產品專區

創新引領未來，品質鑄就輝煌。

安全型聯軸器
產品分類：

全國咨詢熱線： 15000337764

立即咨詢

§

·         結構：

·         帶夾緊套環和一側螺釘ISO4762。

·         剛性結構，緊湊設計下的零背隙安全部件。

·         通過彈性環進行偏移補償。

·         溫度范圍：-30到+ 120°C

·         使用壽命：按照技術規范操作，安全型聯軸器可持久耐用且無需維護

·         配合間隙：軸套連接0.01 - 0.05毫米。

·         功能系統：

·         W =角度同步嚙合（標準）

·         d =多位置60°，可選擇30,45或90°

·         設計/產品特點：

·         極輕結構

·         相較標準結構系列，重量減少高達60％的

·         扭矩提高50％

·         經過彈簧預應力的滾珠止動原理的證明，絕對無背隙

·         抗腐蝕

·         SLE型安全聯軸器產品特點：

·         易于安裝

·         緩沖減振

·         具有錯位補償功能

·         扭矩?zé)o級可調

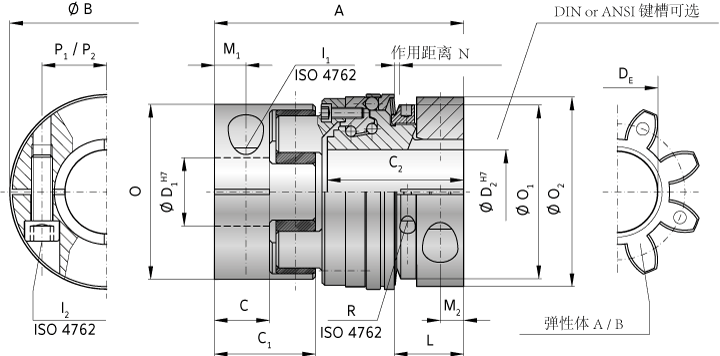

SLE系列



60

150

300

型號（彈性體插件）

T KN

一個

乙

一個

乙

一個

乙

額定扭矩

T KN max

160

200

325

405

530

660

最大。扭矩

T KN

320

400

650

810

1060

1350

調整范圍*從 - 到（Nm）

一個

30-80
60-120
100-200

40-100
100-200
150-300

200-350
300-450
400-550
550-700

總長（mm）

乙

93

122

135

驅動環直徑

C / C 1

74

92

118

輪轂長度（純聯軸器端）（mm）

C 2

39分之21

31/52

57分之34

輪轂長度（扭矩限制器端）

D 1 / D 2

52

63

72

孔直徑從?到?H7（mm）

D E.

16-36 / 16-32

19-45 / 19-42

22-60 / 22-60

內徑（彈性體插件）

我1 / I 2

29,2

36,2

46,2

ISO 4762螺釘，聯軸器側/扭矩限制器側

我1 / I 2

M8

M10

M12

擰緊扭矩（Nm）

大號

40

75

120

與驅動環邊緣的距離

M 1 / M 2

26

32

35

距離

?

12/9

15/11

17,5 / 12

驅動路徑

?

1,5

1,8

2

夾緊輪轂?，彈性聯軸器

O 1

66,5

82

102

調節螺母?

O 2

66

82

100

夾緊輪轂?，安全聯軸器

P 1 / P 2

72

90

112

與夾緊螺釘?shù)木嚯x，
聯軸器側/扭矩限制器側（mm）

[R

24/25

29/33

38/41

調節螺母的夾緊螺釘

[R

M3

M3

M4

擰緊扭矩（Nm）



2

2

4,5

約。重量

J ges

0,8

1,5

2,9

約。D max的轉動慣量 （10 -3 kgm 2）



1

1,8

五

靜態扭轉剛度（Nm / rad）



4970

10600

12400

18000

15100

27000

動態扭轉剛度（Nm / rad）



13400

29300

23700

40400

55400

81200

橫向±最大。（毫米）

0,15

0,12

0,18

0,14

0,2

0,18

CAD門戶



60

150

300

2D / 3D數據
